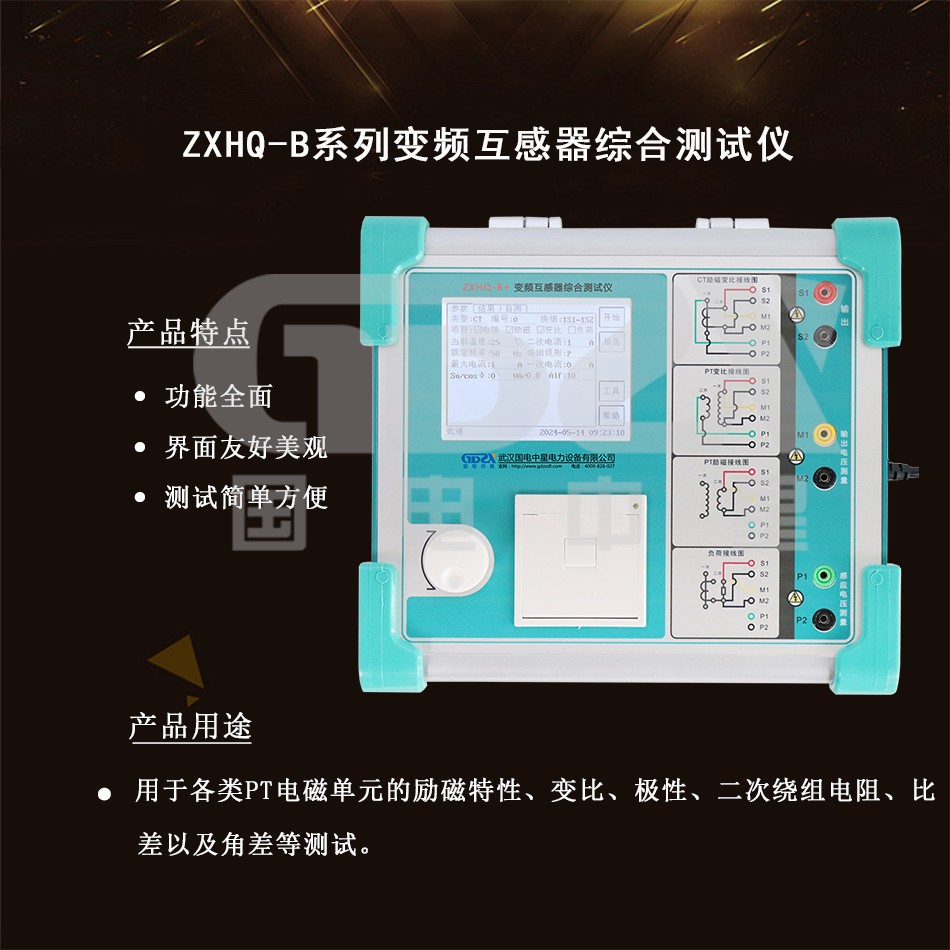

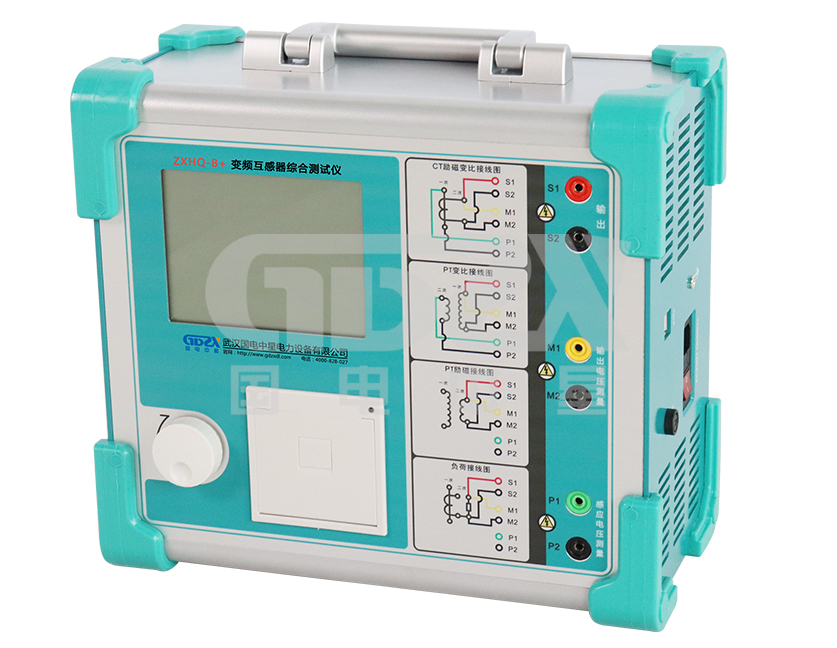

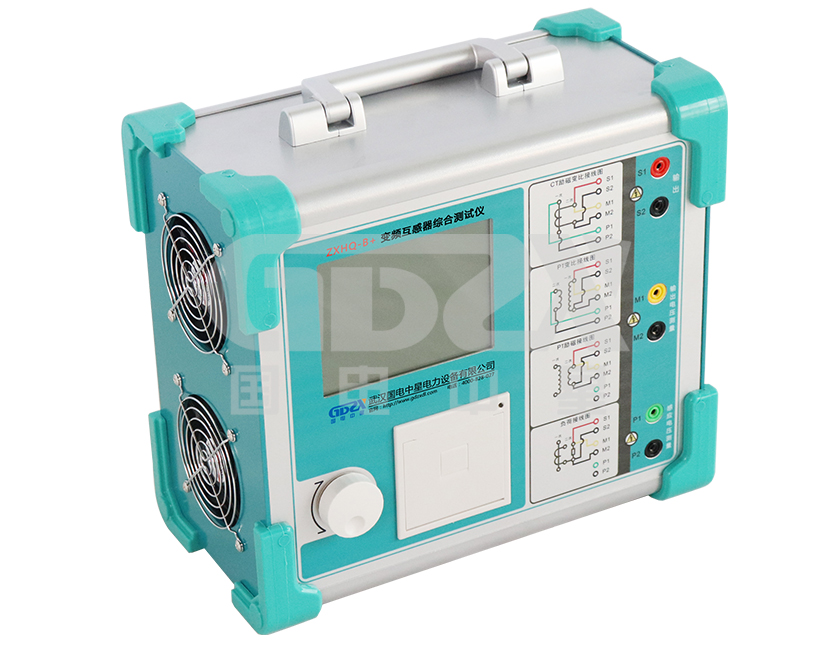

ZXHQ-B系列變頻互感器綜合測試儀
采用高性能DSP和ARM的新一代的電流、電壓互感器測試儀器
參考標準:GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB20840.3
● 功能全面滿足各類 CT、變比、極性、二次繞組、負荷、比差角差等測試要求。
● 自動給出拐點電壓/電流。
● 可存儲2000組測試數據,掉電不丟失。

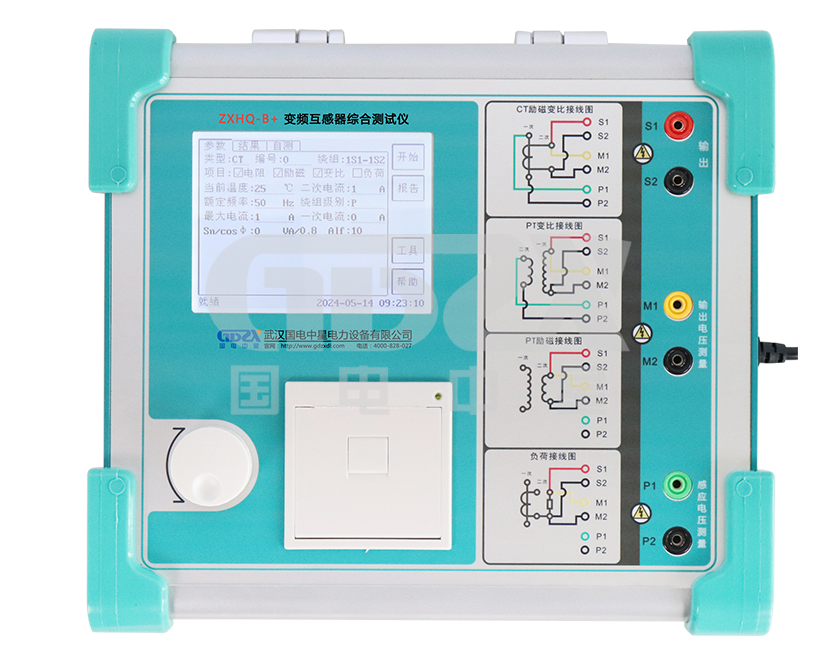

ZXHQ-B系列變頻互感器綜合測試儀是由我司經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能 DSP 和 ARM、先進的制造工藝, 保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處  于領先水平,是電力行業用于互感器的專業測試儀器。
產品別稱
互感器伏安特性綜合測試儀、CT伏安變比極性測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀、勵磁特性測試儀
1. 功能全面,既滿足各類 CT(如:保護類、計量類、TP 類)的勵磁特性(即 伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試 要求,又可用于保護類 PT 電磁單元的勵磁特性、變比、極性、二次繞組電 阻等測試。
2. 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表 保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等 CT、PT 參數。
3. 測試滿足 GB20840.1(IEC60044-1)、GB20840.2(IEC60044-6) 、GB20840.3 等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
4. 基于低頻法測試原理,能應對拐點高達45KV 的 CT 測試。
5. 界面友好美觀,全中文圖形界面。

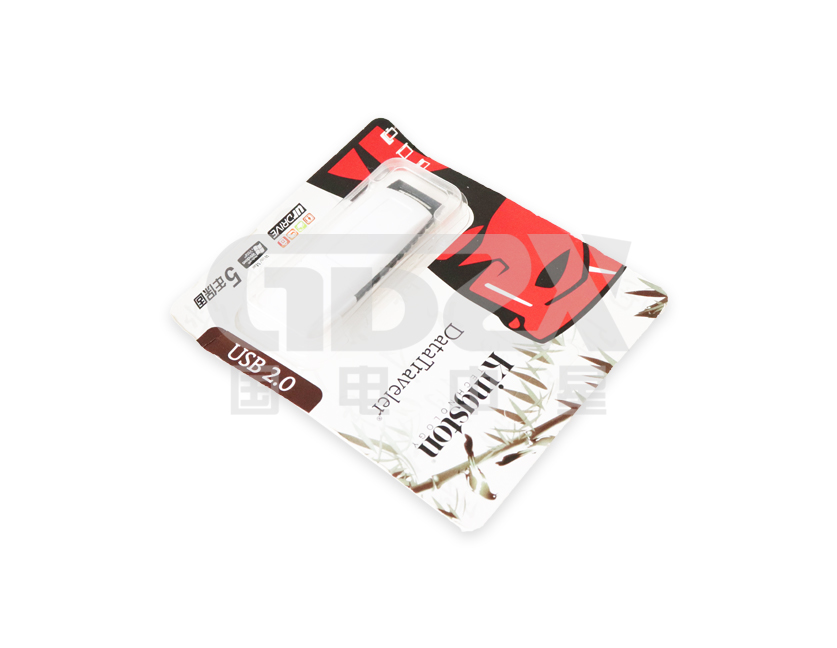

6. 裝置可存儲 2000 組測試數據,掉電不丟失。試驗完畢后用U 盤存入 PC 機, 用軟件進行數據分析,并生成 WORD 報告。

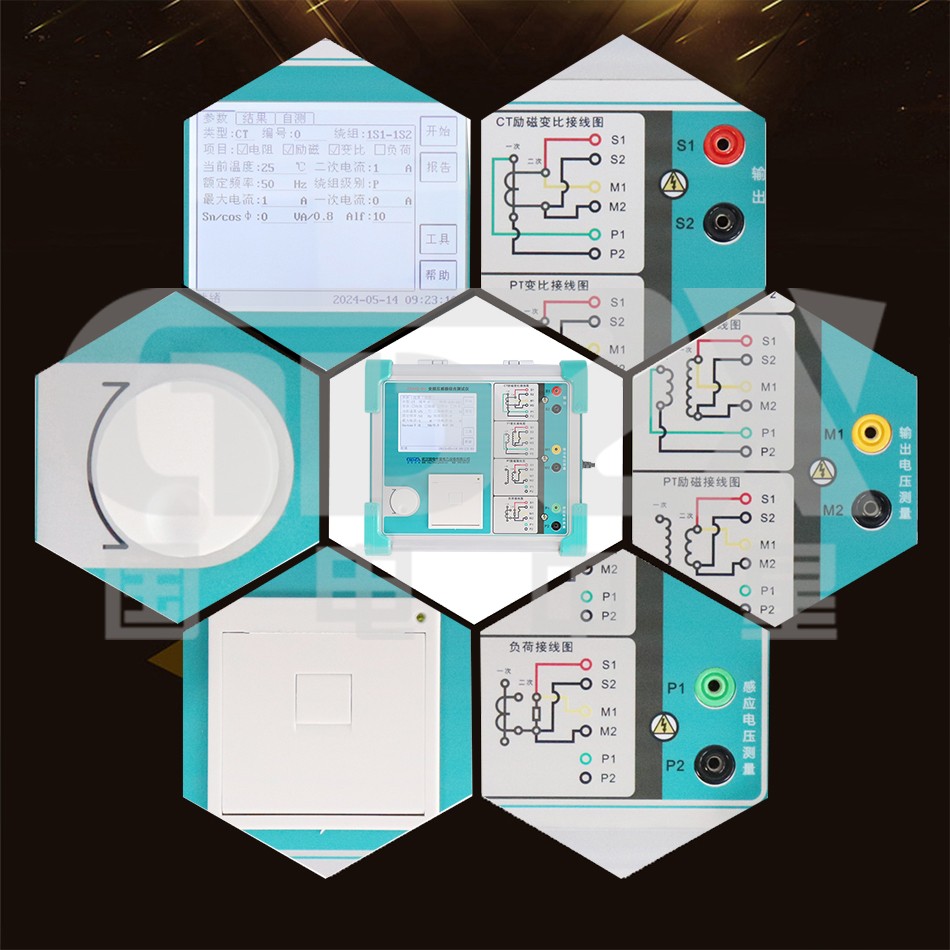

7. 測試簡單方便,一鍵完成 CT 直阻、勵磁、變比和極性測試,而且除了負荷 測試外,CT 其他各項測試都是采用同一種接線方式。
8. 易于攜帶,裝置重量<9Kg。
| 測試用途 | 保護類CT,保護類PT | |
| 輸出 | 0~180Vrms,12Arms,36A(峰值) | |
| CT變比 測量 | 范圍 | 1~40000 |
| 精度 | ±0.2% | |
| PT變比 測量 | 范圍 | 1~40000 |
| 精度 | ±0.2% | |
| 相位測量 | 精度 | ±5min |
| 分辨率 | 0.5min | |
| 二次繞組電阻測量 | 范圍 | 0~300Ω |
| 精度 | 2%±2mΩ | |
| 交流負載測量 | 范圍 | 0~300VA |
| 精度 | 2%±0.2VA | |
| 輸入電源電壓 | AC220V±10%,50Hz | |
| 工作環境 | 溫度:-10℃~50οC, 濕度:≤90% | |
| 尺寸、重量 | 尺寸340×330×180mm 重量<9kg | |
| ZXHQ-B系列變頻互感器綜合測試儀選型一覽表 | |
| 型號 | 功能參數 |
| ZXHQ-B+ | 電壓測量精度 ±0.2% |
| ZXHQ-B02 | 電壓測量精度 ±0.1% |
| ZXHQ-B03 | 電壓測量精度 ±0.05% |


注:了解更多國電中星產品信息請進入 產品中心 。服務熱線:400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
